理解太阳光聚光原理

当阳光穿过大气层到达地球表面时，由于太阳与地球之间的距离极为遥远，阳光以平行光线的形式到达。太阳辐射的这种平行特性是现代采光系统捕获并将自然光导入建筑内部的关键基础。高效太阳能采集的核心在于光学聚光，而菲涅尔透镜因其独特的高光学效率与紧凑设计的结合，已成为光纤导光系统的首选解决方案。

基本原理是将平行的太阳光通过特殊配置的透镜表面重新定向，使其汇聚到单一焦点。这个汇聚后的光可以被光线的入射端高效捕获，从而实现跨越传统方式无法实现的距离传输。这种方法的有效性关键取决于透镜设计、太阳追踪精度和光纤传输系统的质量。

菲涅尔透镜的物理学原理

菲涅尔透镜由法国物理学家奥古斯丁-让·菲涅尔于19世纪初发明，最初用于灯塔。其创新在于用一系列同心环形环取代实心凸透镜，每个环具有与原透镜相应部分相同的曲率。这种设计大幅减轻了重量和材料成本，同时保持了大部分光学性能。

菲涅尔透镜表面的每个同心环都经过计算，将入射的平行光线折射向焦点。当阳光照射到透镜上时，光线根据斯涅尔定律发生偏折，该定律描述了光在不同光学密度介质之间移动时方向如何改变。折射角度取决于两种材料的折射率以及光线进入透镜表面的角度。

数学关系可表示为 n1·sin(θ1) = n2·sin(θ2)，其中 n1 和 n2 分别是空气和透镜材料的折射率，θ1 和 θ2 分别是入射角和折射角。对于由光学级聚合物或玻璃制成的典型菲涅尔透镜，折射率约为1.5，光线弯曲特性经过精确工程设计，以在目标焦距处实现最佳聚光效果。

菲涅尔透镜在太阳能采集中的优势

菲涅尔透镜具有几个独特优势，使其特别适合太阳能采集应用。首先，它们能够在保持薄型轮廓的同时实现高聚光比，这是传统透镜设计无法比拟的。单个菲涅尔透镜可以将阳光聚光500到1000倍，创造出一个可以高效耦合到光纤中的强烈焦点。

其次，菲涅尔透镜的光学效率在理想条件下通常超过85%，这意味着绝大多数入射阳光被成功重定向到焦点，而不是因吸收或散射而损失。这种高效率直接转化为更高的室内照明水平和更有效的收集太阳能利用。

第三，菲涅尔透镜阵列的模块化特性使系统设计者能够在不增加系统复杂性的情况下增加采集面积。例如，Dayluxa DY60系统使用60个独立的菲涅尔透镜单元实现总采集面积，这在使用单个大透镜时是不切实际的。这种模块化方法还提供冗余——如果某个透镜部分受阻，其余透镜继续工作。

与光纤传输系统的集成

菲涅尔透镜采集器与光纤传输系统之间的连接是采光设计中的关键接口。焦点处的汇聚光必须与光纤的入射孔精确对准，以实现高效耦合。光纤的数值孔径（NA），对于高质量石英光纤通常为0.37，决定了光线可以成功传输的接受角度。

当汇聚的阳光光束进入光纤纤芯时，它在纤芯-包层边界发生全内反射。这一现象是因为纤芯的折射率（约1.47对于石英）高于包层（约1.46），创造了光在高于特定临界角度时完全反射而不是通过包层逸出的条件。这种机制允许光线穿越数公里的光纤而只有极小的损耗。

这个接口的质量直接影响系统性能。正确对准确保汇聚光在光纤的接受锥内进入，最大化传输到室内输送系统的能量。即使是轻微的错位也可能导致显著的光损失和输出端的照明减少。

实际性能数据

实验室测试和现场安装已经确定了基于菲涅尔透镜的采光系统的明确性能基准。在 ambient sunlight约150,000 lux的晴空条件下，单个菲涅尔透镜采集器配合30米石英光纤可以在1米照射距离下提供约1,100 lux——明显高于办公环境通常要求的300-500 lux。

在更远的传输距离，性能自然下降但仍然相当。使用50米光纤，1米处的照度达到约800 lux，仍然满足一般办公照明要求。即使在100米——大多数住宅和商业应用的实际上限——也可达到约200 lux，适合地下室、储藏室和其他原本无法获得补充自然光的空间。

这些数据表明，菲涅尔透镜采集与光纤传输的结合可以将自然采光有意义地扩展到传统方法无法到达的建筑区域。该技术使建筑师和建筑业主能够为地下楼层、内部房间和其他历来依赖人工照明的空间提供真正的阳光。

应用与设计考量

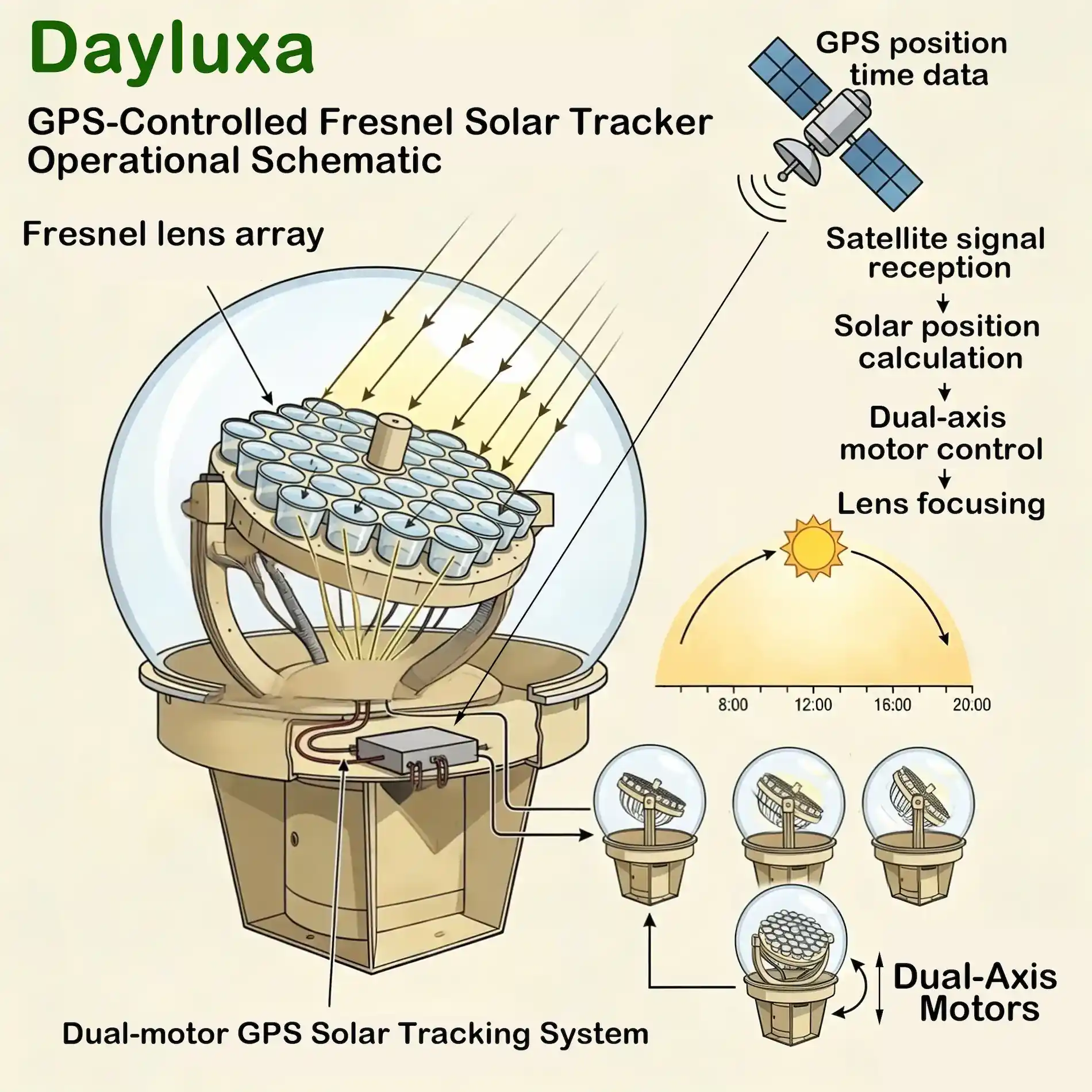

菲涅尔透镜采集器与智能太阳追踪系统的集成代表了当前自然采光的先进技术水平。Dayluxa等现代系统集成了GPS芯片和天文算法，可以持续调整采集器方向，在全天和跨季节保持最佳的面向太阳的对准。这种动态追踪确保焦点始终精确定位在光纤入口处，最大化能量收集。

系统规模需要仔细分析目标照明水平、传输距离和输送点数量。带有60根光纤的DY60系统可以支持每灯3根光纤的20个漫反射灯具或每灯6根光纤的10个漫反射灯具，提供分配设计的灵活性。这种适应性使光纤导光适用于从地下车库到医院病房、从学校教室到住宅地下室的各种应用。

通过该技术传输的自然光的健康益处超越简单照明。康奈尔大学的研究表明，接触自然光可以将工作效率提高15-20%。中国疾控中心的研究显示，自然光教室的学生近视率降低25-30%。哈佛医学院的研究将自然光照射与减少季节性情绪障碍症状联系起来。这些发现强调了将真正的阳光——不仅仅是人工近似——带入建筑内部的价值。
